In diesem Artikel möchten wir Dir gerne zeigen, was ein Sequenzdiagramm ist und wie es funktioniert. Außerdem haben wir einige Anwendungsbeispiele für Dich vorbereitet und erklären Dir auch die wichtigsten Symbole eines Sequenzdiagramms.
Was ist ein Sequenzdiagramm?
Sequenzdiagramme sind mächtige Werkzeuge in der Welt der Softwareentwicklung. Sie ermöglichen es, den Ablauf von Interaktionen und Prozessen in einem System auf eine verständliche Weise zu visualisieren.
Sequenzdiagramm: Definition und Erklärung
Ein Sequenzdiagramm ist eine Art von UML-Diagramm (Unified Modeling Language), das die Interaktionen zwischen verschiedenen Objekten in einem System darstellt. Es zeigt den zeitlichen Ablauf dieser Interaktionen und hilft Entwicklern, den Prozess besser zu verstehen und zu planen.
Ein Sequenzdiagramm wird auch als Ereignisdiagramm oder Ereignisszenario bezeichnet.
Warum sind Sequenzdiagramme so wichtig?
Die Verwendung von Sequenzdiagrammen hat sich, vor allem in der Softwareentwicklung, als besonders nützlich erwiesen. Durch das UML Sequenzdiagramm wird es leichter, komplexe Prozesse und Interaktionen zu bewältigen.
In diesem Abschnitt werden wir die Bedeutung von Sequenzdiagrammen genauer unter die Lupe nehmen und uns die Gründe ansehen, warum sie in der Softwareentwicklung unverzichtbar sind.
Die Macht der visuellen Darstellung
Visuelle Elemente haben einen großen Einfluss auf uns und unser Gedächtnis. Durch eine visuelle Darstellung verarbeiten wir Informationen wesentlich schneller und sie bleiben uns länger im Gedächtnis. Ebenfalls ist es durch visuelle Unterstützung möglich, komplexe Sachverhalte übersichtlicher und leichter verständlich darzustellen.
Die Softwareentwicklung kann oft abstrakt und komplex sein, weshalb visuelle Darstellungen wie Sequenzdiagramme besonders wichtig sind:
- Klarheit und Verständnis
Sequenzdiagramme bieten eine visuelle Darstellung von Prozessen und Interaktionen, die Entwicklern und anderen Teammitgliedern helfen, den Ablauf auf einen Blick zu erfassen. - Kommunikation
Sie dienen als gemeinsame Sprache, die Entwickler, Designer, Tester und andere Teammitglieder verwenden können, um Ideen und Konzepte zu vermitteln und zu diskutieren. - Fehlererkennung
Visuelle Darstellungen ermöglichen es, Fehler, Engpässe und Inkonsistenzen frühzeitig zu erkennen, was die Qualität und Effizienz der Entwicklung verbessert.
Welche Herausforderungen können Sequenzdiagramme lösen?
Sequenzdiagramme können eine Vielzahl von Herausforderungen bewältigen:
- Komplexe Interaktionen
Sie helfen Dir dabei, die komplexen Interaktionen zwischen verschiedenen Teilen eines Systems oder zwischen verschiedenen Systemen zu verstehen und zu visualisieren. - Fehlerquellen identifizieren
Durch das Aufzeigen von Nachrichtenflüssen und zeitlichen Abläufen können Sequenzdiagramme dazu beitragen, potenzielle Fehlerquellen und Engpässe zu identifizieren, bevor sie kritisch werden. - Dokumentation
Sie dienen als wertvolles Werkzeug zur Dokumentation von Softwarearchitekturen und -abläufen, was bei der Wartung und Weiterentwicklung von Anwendungen von entscheidender Bedeutung ist. - Kollaboration
Sequenzdiagramme fördern die Zusammenarbeit zwischen verschiedenen Teams und ermöglichen es, gemeinsam an Lösungen zu arbeiten.
Sequenzdiagramme in der Praxis: Anwendungsbeispiele
Sequenzdiagramme spielen in zahlreichen Branchen eine wichtige Rolle. Sie helfen dabei, komplexe Prozesse zu veranschaulichen, Interaktionen zu verstehen und fördern die Entwicklung fehlerfreier Systeme. Wir haben einige Anwendungsbeispiele für Dich vorbereitet.
Bestellvorgang in einem Online-Shop
In einem Online-Shop kann ein Sequenzdiagramm den gesamten Bestellprozess von der Produktauswahl bis zur Zahlungsabwicklung darstellen. Es zeigt, wie Benutzerinteraktionen, Datenbankzugriffe und externe Dienste miteinander verknüpft sind.
Benutzeranmeldung und Authentifizierung
Bei der Entwicklung von Anmeldesystemen für Apps oder Websites helfen Sequenzdiagramme dabei, den Ablauf der Benutzerauthentifizierung und -autorisierung zu modellieren. Dadurch wird das Identifizieren von Sicherheitslücken erleichtert.
Automobilindustrie
Bei der Entwicklung von Fahrzeugkontrollsystemen können Sequenzdiagramme die Interaktionen zwischen verschiedenen Sensoren, Steuergeräten und Aktuatoren darstellen, die für die Fahrzeugfunktionen verantwortlich sind.
Das sind nur ein paar wenige Beispiele für den Einsatz von Sequenzdiagrammen, die verdeutlichen sollen, wie vielseitig sie eingesetzt werden können.

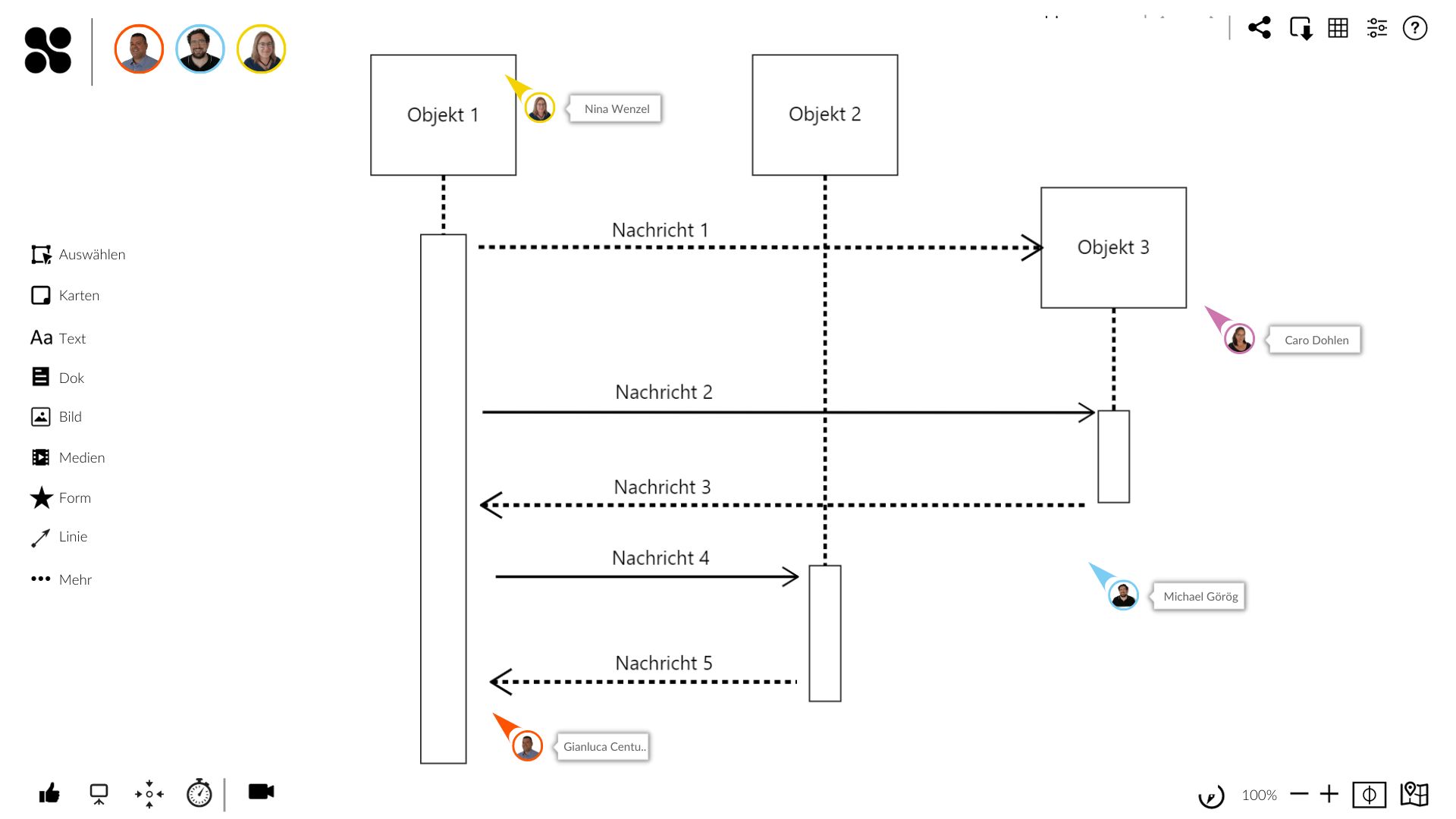

Sequenzdiagramm erstellen: Die wichtigsten Symbole
Das Sequenzdiagramm stellt eine Zeitachse dar, die oben beginnt und sich nach unten ausdehnt. So wird die Abfolge der Interaktionen markiert. Jedes Objekt hat eine eigene Spalte. Die Nachrichten, die zwischen den Objekten ausgetauscht werden, werden durch Pfeile dargestellt.
Sehen wir uns nun die wichtigsten Symbole und Bestandteile eines Sequenzdiagramms an.
Objekte, Lifelines und Nachrichten: Grundelemente erklärt
Sehen wir uns zuerst die Grundelemente an, die Du benötigst, um ein Sequenzdiagramm zu erstellen.
Das Objekt-Symbol
Eines der Grundelemente, um ein Sequenzdiagramm zu erstellen, ist das Objekt-Symbol. Dieses wird meist durch ein Rechteck dargestellt. Es dient zur Darstellung einer Klasse oder eines Objekts in UML. Dieses Element zeigt, wie sich ein Objekt im Kontext des Systems verhalten wird.

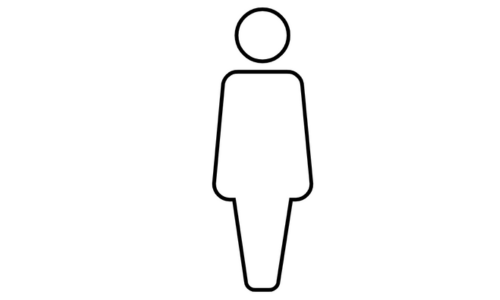

Das Akteur-Symbol
Das Akteur-Symbol wird durch ein Strichmännchen dargestellt. Es stellt Entitäten dar, die mit dem System interagieren bzw. systemintern sind.
Die Lebenslinie
Das nächste wichtige Element, das Du kennen musst, ist die Lifeline. Die Lifeline, oder Lebenslinie, ist eine senkrechte, gestrichelte Linie. Durch ihre Ausdehnung nach unten stellt sie den Zeitverlauf dar. Sie repräsentiert die aufeinanderfolgenden Ereignisse eines Objekts im Verlauf des Prozesses. Lebenslinien gehen entweder von einem Objekt- oder einem Akteur-Symbol aus.
Der Aktivitätsbalken
Durch den Aktivitätsbalken wird die Zeit dargestellt, die ein Objekt zum Abschließen einer Aufgabe benötigt. Je länger die Ausführung dieser Aufgabe dauert, desto länger ist der Aktivitätsbalken.
Die Nachrichtensymbole
Ein weiteres wichtiges Element sind die Nachrichtensymbole, sie veranschaulichen die Übermittlung von Informationen zwischen den Objekten. Die Nachrichtensymbole können den Beginn und die Ausführung eines Vorgangs oder das Senden und Empfangen eines Signals darstellen. Nachrichten können synchron oder asynchron sein und geben an, wann und wie die Kommunikation erfolgt. Als Nachrichtensymbole werden verschiedene waagerechte Pfeile verwendet.
Objekt-Interaktionen visualisieren: Die Bedeutung der Nachrichten
Sequenzdiagramme visualisieren, wie Objekte oder Akteure miteinander interagieren. Die Nachrichten spielen in diesem Konzept eine wichtige Rolle:
- Nachrichtentypen
Nachrichten können verschiedene Typen haben, darunter synchrone und asynchrone Nachrichten und Antwortnachrichten. Jeder Typ repräsentiert eine spezifische Art der Interaktion. - Lebensdauer und Aktivierung
Nachrichten zeigen den Zeitpunkt an, zu dem eine Aktion ausgeführt wird und können die Aktivierung von Objekten darstellen. Das ermöglicht es, den zeitlichen Ablauf von Prozessen zu verfolgen. - Rückkopplung und Verzweigungen
Sequenzdiagramme können auch Rückkopplungen und Verzweigungen darstellen, um komplexe Abläufe oder Entscheidungsstrukturen zu visualisieren. Dies hilft bei der Veranschaulichung von komplexen Szenarien.
Was ist ein Sequenzdiagramm “Loop”?
Mit einem “Loop”, auch genannt Schleifen-Sequenz, werden wiederholte Aktionen oder Schleifen innerhalb eines Interaktionsablaufs visualisiert.
Die Schleifen-Sequenz ermöglicht die Darstellung von Prozessen, bei denen eine oder mehrere Aktivitäten mehrmals wiederholt werden, bevor sie abgeschlossen sind. Das ist besonders nützlich, wenn Du wiederholte Interaktionen zwischen Objekten oder Akteuren in einem System visualisieren möchtest.
In einem Sequenzdiagramm “Loop” werden in der Regel zwei Hauptelemente verwendet:
- Fragmente
Ein Loop wird normalerweise durch ein Fragment symbolisiert. Ein Fragment ist ein Rechteck, das um den zu wiederholenden Teil des Diagramms gezogen wird. Es enthält oft eine Bezeichnung, die angibt, wie oft die Schleife durchlaufen wird. - Bedingungen
Innerhalb des Fragments können Bedingungen oder Einschränkungen angegeben werden, die erfüllt sein müssen, damit die Schleife weiterhin wiederholt wird. Diese Bedingungen können auf bestimmte Ereignisse oder Zustände in der Interaktion hinweisen.
Wir haben auch einige Anwendungsbeispiele für Dich vorbereitet.
Beispiel Schleifen-Sequenz: Benutzeranmeldung
In einem Sequenzdiagramm, das den Anmeldevorgang in einer Anwendung darstellt, kann ein Loop verwendet werden, um die Wiederholung der Anmeldeversuche zu visualisieren, bis der Benutzer die richtigen Anmeldeinformationen eingibt oder die maximale Anzahl von Versuchen erreicht ist.
Beispiel Schleifen-Sequenz: Bestellprozess
In einem E-Commerce-System kann ein Loop verwendet werden, um den wiederholten Vorgang der Artikelzusammenstellung und -überprüfung im Warenkorb darzustellen, bis der Benutzer den Kauf abschließt.
Sequenzdiagramm erstellen - Wie geht das?
Mit Collaboard kannst Du ganz leicht ein Sequenzdiagramm erstellen.
In den vorherigen Abschnitten haben wir die Grundlagen von Sequenzdiagrammen erläutert und Dir gezeigt, wie vielseitig sie in verschiedenen Anwendungsbereichen eingesetzt werden können. Jetzt werfen wir einen Blick auf die Vorteile der Erstellung von Sequenzdiagrammen in einem Online-Whiteboard.
Die Vorteile der Online-Zusammenarbeit
- Globale Zusammenarbeit
Mit einem Online-Whiteboard können Teams, die sich an verschiedenen Standorten befinden, nahtlos an einem Sequenzdiagramm arbeiten. Dies fördert die globale Zusammenarbeit und ermöglicht es, verschiedene Perspektiven und Ideen einzubringen. - Echtzeitaktualisierungen
Änderungen werden in Echtzeit angezeigt, sodass Teammitglieder die Fortschritte verfolgen können, ohne auf Aktualisierungen warten zu müssen. Dies beschleunigt den Entwicklungsprozess. - Übersicht und Fokussierung
Online-Whiteboards bieten eine klare und organisierte Ansicht des Diagramms, wodurch es einfacher wird, sich auf wichtige Details und Interaktionen zu konzentrieren. - Flexible Arbeitszeiten
Teammitglieder können an Sequenzdiagrammen arbeiten, wann immer es für sie am besten passt, da Online-Whiteboards rund um die Uhr zugänglich sind. Dies ermöglicht eine flexible Arbeitsweise. - Remote-Zusammenarbeit
Mit der Möglichkeit, von überall aus auf das Whiteboard zuzugreifen, können auch remote arbeitende Teams reibungslos zusammenarbeiten. Dies ist besonders in der heutigen Zeit von Bedeutung. - Vorlagen nutzen
Du hast die Möglichkeit, Sequenzdiagramm-Vorlagen zu nutzen, die den Einstieg erleichtern.
Häufige Fehler in UML Sequenzdiagrammen
Bei der Erstellung von Sequenzdiagrammen passieren immer wieder die gleichen Fehler. Wir haben die häufigsten Fehler für Dich zusammengefasst und zeigen Dir, wie Du diese vermeidest.
- Es werden zu viele Details hinzugefügt. Das kann das Sequenzdiagramm durcheinander bringen und erschwert die Lesbarkeit.
Lösung: Achte darauf, nicht zu viele unnötige Details zu verwenden. - Oft werden veraltete und überholte Sequenzdiagramme verwendet, die im Vergleich zu Schnittstellen, tatsächlichen Architekturen und Ähnlichem des Systems irrelevant sind.
Lösung: Ersetze oder aktualisiere bereits bestehende Diagramme regelmäßig. - In der Praxis wird des Öfteren zwischen dem Text des Anwendungsfalles und dem Meldungspfeil kein Leerraum gelassen. Das erschwert das Lesen des Diagramms. Lösung: Achte auf ausreichende Abstände und leichte Lesbarkeit.
- Ebenfalls wird immer wieder die Herkunft der Nachrichtenpfeile nicht sorgfältig berücksichtigt.
Lösung: Berücksichtige und vermeide diesen Punkt, um die Qualität Deines Diagramms sicherzustellen.
Sequenzdiagramm - Häufige Fragen & Antworten
Was ist ein Sequenzdiagramm?
Ein Sequenzdiagramm ist eine grafische Darstellung, die die Interaktionen zwischen Objekten oder Akteuren in einem System über die Zeit hinweg visualisiert.
Welche Schlüsselkomponenten enthält ein Sequenzdiagramm?
Ein Sequenzdiagramm enthält Akteure, Lifelines (Lebenslinien) und Nachrichten, um die Interaktionen zwischen ihnen darzustellen.
Wofür werden Sequenzdiagramme verwendet?
Sequenzdiagramme werden verwendet, um den Ablauf von Interaktionen in einem System zu dokumentieren, zu analysieren und zu kommunizieren.
Welche Arten von Nachrichten gibt es in Sequenzdiagrammen?
Es gibt verschiedene Arten von Nachrichten, darunter Aufrufnachrichten, Antwortnachrichten, Rückkehrnachrichten und Ausnahmeauslöser, um verschiedene Interaktionstypen darzustellen.
Wann sollte man Sequenzdiagramme verwenden?
Sequenzdiagramme eignen sich besonders gut, um komplexe Interaktionen in der Softwareentwicklung, bei der Prozessoptimierung und in anderen Szenarien zu modellieren.
Welche Vorteile bieten Sequenzdiagramme?
Sequenzdiagramme bieten Klarheit, Verständnis, Dokumentation und Fehlererkennung in komplexen Abläufen.
Wie erstellt man ein Sequenzdiagramm?
Ein Sequenzdiagramm wird in der Regel mit speziellen Modellierungswerkzeugen oder Softwareanwendungen erstellt, die die Erstellung von UML-Diagrammen unterstützen.
Welche Alternativen gibt es zu Sequenzdiagrammen?
Andere UML-Diagrammtypen wie Aktivitätsdiagramme und Zustandsdiagramme können ähnliche Informationen darstellen, jedoch mit unterschiedlichem Schwerpunkt.
Wie interpretiert man die zeitliche Abfolge in einem Sequenzdiagramm?
In einem Sequenzdiagramm erfolgen die Interaktionen von oben nach unten, wobei die Zeit von oben nach unten fortschreitet.
Wie können Sequenzdiagramme für die Fehlerbehebung genutzt werden?
Sequenzdiagramme können verwendet werden, um Fehler und Engpässe in Interaktionen zu identifizieren und zu diagnostizieren, um effiziente Lösungen zu finden.
Welche on-premises Software gibt es um Sequenzdiagramme zu erstellen
Eine viel verwendete on-premises Software zur Erstellung von Sequenzdiagrammen ist Collaboard. Collaboard kann selbst gehostet werden on-premises oder in einer privaten Cloud.
